高低压开关柜通电试验台,选择【天正华意电气设备(伊犁市分公司)tianzh3611-83】,选择品质与信誉的保障。我们期待与您携手共创辉煌的未来,共同书写高低压开关柜通电试验台行业的新篇章！联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

高低压开关柜通电试验台 漏电开关测试仪，又叫漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护器检测仪、剩余电流动作保护器测试仪、是工程质量监督站和建筑公司必备的检测仪器，可以测量漏电开关的动作时间和动作电流。主要用于测试漏电保护器的漏电动作电流、漏电不动作电流以及漏电动作时间。可广泛应用于供电部门，农电部门，漏电保护器生产厂家，建筑、矿山、机床等行业的劳动安检部门以及广大电工等。漏电开关测试仪，由主机、监控软件、测试线、通讯线等组成。具有充电功能无需现场找电、全彩大屏LCD显示，一目了然，触屏操作方便易用。大容量存储500组数据，电压测量范围：1.0V～1000V，测量精度:±3％dgt±3dgt.测试电流从1～1200mA连续可调，测试漏电流动作时间量程为0～999ms。上位机软件具有历史数据读取、查阅、保存、报表等功能。

高低压开关柜通电试验台做完该项试验后将单相直流可调输出0~260V停止按钮（SB9）按上，三相交流可调输出指示灯（-HL13）灭，此时直流可调输出0~260V接线柱无电压输出。注：此可调直流0~260V电压输出工作时，三相可调交流0~100V/10A电压输出、三相可调交流0~430V电压输出、可调直流0~300V不能同时工作。7、单相直流0~300V／１０Ａ电压可调输出在后接线板的接线柱（7）上按试品所需极性在“＋”“-”极接线柱上接线，将总电源开关（QF1）置于“ON” 位置，将下面板上（1）可调电压调压器手轮逆时针调到零位，按上单相直流可调电压输出0~300V按钮（SB12），单相直流可调输出指示灯（-HL15）亮，表示在接线柱（7）上有单相直流有电压可输出，此时可顺时针3旋转调压器手轮调压，监视单相直流可调电压表（-PV5），可调输出0~300V交单相直流电压。做完该项试验后将单相直流可调输出0~300V停止按钮（SB11）按上，三相交流可调输出指示灯（-HL15）灭，此时直流可调输出0~300V接线柱无电压输出。注：此可调直流0~300V电压输出工作时，三相可调交流0~100V/10A电压输出、三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。五、注意事项1、开箱验收时，应检查主回路接线端子是否松动，调压器接触是否良好。2、长期不用时，使用前就用500V兆欧表检查主回路对地绝缘电阻，其阻值不应小于0.5MΩ。3、输入输出接线应严格按接线板上所标示标志接线,严禁错接反接。连接线一定要接触良好，设备应良好接地。4、工作和存放场所应无严重影响绝缘的气体、化学性尘埃及其它爆炸性和腐蚀性介质。

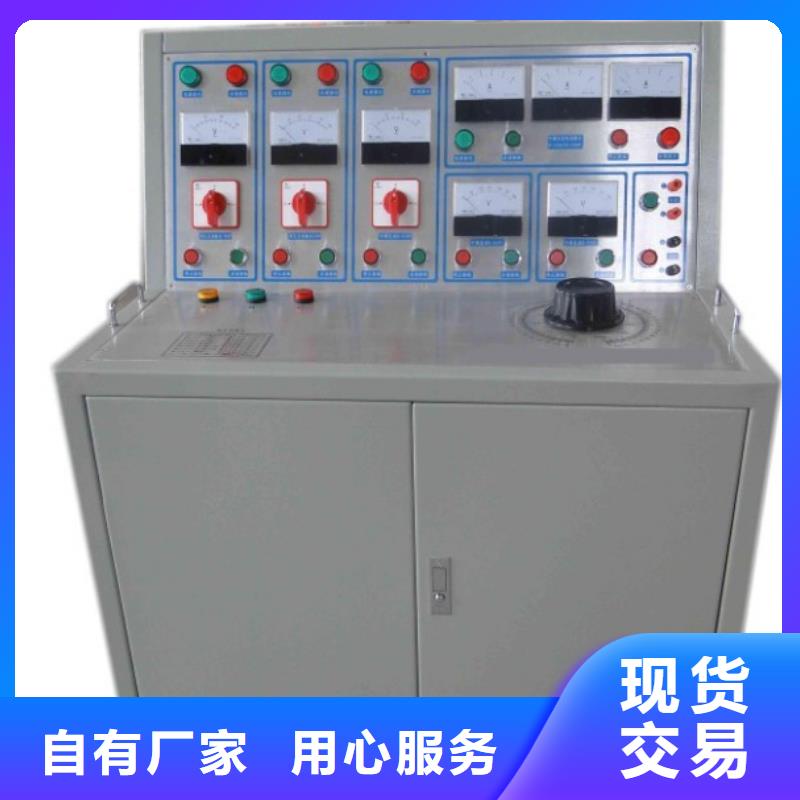

高低压开关柜通电试验台性能指标?工作电源：AC220V±10％。?工作功耗：300W。?人机界面：4.3寸触摸屏?测试电流类型：AC型?电流分辨率0.1mA；电压辨率0.1V。?剩余电流档位 具有(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000)mA? 档位隔离电压输出：0~600V，?计时精度：5mS，分辨率1mS。?剩余电流动作时间 0至999ms?剩余电流动作精度时间 5％rgt±3％dgt?主要功能 测试各种漏电保护器的线路交流?电压、漏电动作时间?时钟功能 具有时钟功能?存储功能 99组数据?数据翻阅功能 有?电流精度 ±10％rgt±5dgt?电压精度 ±2rgt％±3dgt?其他指示功能 测试的额定动作电流档位太小或漏电保护器有故障时可提醒?测试线长度 不小于1.8m?测试模式 手动或自动?显示模式 液晶触摸屏?低电压报警 有工作环境：-20～70℃，90％RH（无凝结）。?存储环境：-30～75℃，90％RH（无凝结）。?外型尺寸：600＊420＊340(L×W×H，mm)。?重量：约40kg。二、工作原理本仪器直接将市电压通过调压器调节后供给试品电压输入端，同时信号板采集市电频率及相位同步产生正弦信号经功率放大后得到试品的模拟漏电流施加到试品上，主控板分别采集试品输入电压、输出电压及漏电流后，通过软件分析计算后得到试品的动作电流及动作时间等数据。
